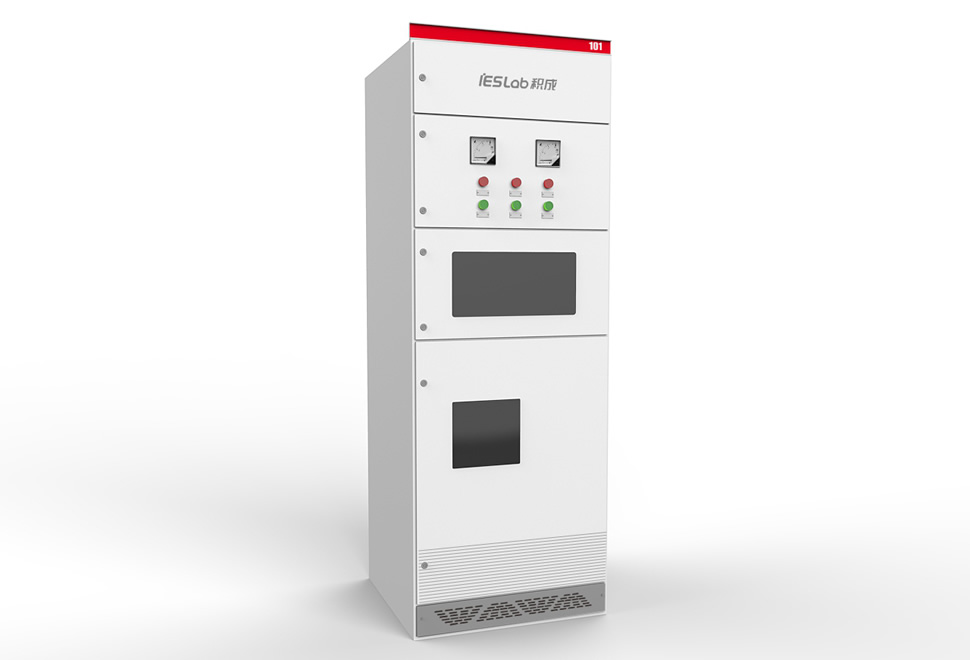

| 飛鵬工業設計案例-配電柜7 |
| 改進之前產品的呆板造型，為新的產品添加活力的造型元素，使得整體更加協調而又不呆板。新產品采用模塊化設計、實現多功能組合，適用于冶金、石油、化工、工礦企業及基礎設施等領域中所有要高可靠性場合的低壓系統，配電和電動機控制系統。 |
 |
| 采用的柜體結構具有高度的靈活性，根據客戶的需求或不同使用場合，柜體內可安裝多種型號及規格元器件。根據不同的用電設備，多種類型的饋電單元可以裝在同一列柜或同一臺柜中，可通過組合結構實現安全可靠，安裝、檢修、維護便捷并降低生產成本。符合國家IEC60439-1、GB7251.1及JB/T9611等相關標準。 該開關柜具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電間隔、防止在帶電時誤合接地開關的聯鎖功能，既可配用ABB公司的VD4真空斷路器，又可配用國內生產的VS1真空斷路器，實為一種性能優越的配電裝置。 |
| 框架為C型材組合式結構，結構件都經過鍍鋅處理或敷鋁鋅板制作。通過8.8級自攻六角螺釘鎖緊連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零部件，組裝成一臺完整的裝置。裝置內零件部件尺寸、隔板尺寸，刻于模數化（模數單位E=25mm ）。垂直通道及一二次接插件均改為GCK柜的形式，水平母線也可放置柜頂，頂蓋可開啟，采用后出現或測出線方式均可。在保持原有工作性能及外觀同時，實現安全可靠、安裝、檢測、維護便捷并降低了生產成本。通過飛鵬工業設計一系列的設計改進，使得設備的整體效能得到大幅提高，能滿足多方面的使用要求。 |
